Quelles sont les tailles de disque et les applications de DR. Outil de clés à douille ?

Quels sont les types de base de DR. des clés à douilles ?

Les clés à douille utilisent principalement une combinaison de tête d'entraînement carrée et de taille de douille pour accomplir des tâches nécessitant différents niveaux d'intensité et d'espace. Les clés à douille courantes sont disponibles en trois tailles d'entraînement principales :

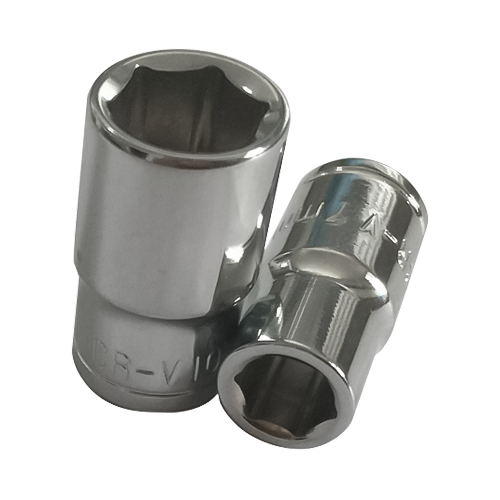

OUTIL DE CLE À DOUILLE UNIVERSELLE 1/4" DR. :

Outils pour clés à douille 1/4" DR. conviennent aux applications confinées et à faible couple, telles que l'installation électrique, la réparation de tableaux de bord et l'assemblage de petits appareils. Leurs poignées mesurent généralement entre 100 et 150 mm de long, ce qui les rend flexibles et pratiques pour une utilisation dans des espaces restreints. Ils sont également relativement abordables, ce qui en fait un choix idéal pour les réparations d’entrée de gamme et les travaux de précision. Cependant, les clés à douille 1/4" DR. ont une capacité de charge limitée, avec des couples nominaux allant généralement de 5 à 25 Newton mètres (Nm). Les applications à couple élevé peuvent facilement endommager la tête carrée ou la poignée, en particulier lorsque vous travaillez avec des boulons en acier ou des fixations à haute résistance, entraînant une rupture ou une déformation. Par conséquent, une attention particulière est requise lors de leur utilisation.

OUTIL DE CLE À DOUILLE MÉTRIQUE 3/8" DR. :

Comparé à une clé à douille 1/4" DR., un Outil pour clé à douille 3/8" DR. , est environ 25 % plus résistant et a un diamètre de douille légèrement plus grand de 0,022 pouce. Il convient aux applications à couple moyen, généralement compris entre 20 et 75 Nm. La longueur de sa poignée varie généralement de 150 à 200 mm, offrant un effet de levier modéré pour un fonctionnement stable et flexible. La douille de 3/8 pouces convient à la réparation de petits moteurs, à l'assemblage mécanique, aux machines ménagères et aux équipements industriels de taille moyenne. Il peut également être utilisé avec des accessoires tels que des cliquets, des joints universels ou des rallonges pour gérer des applications complexes ou difficiles.

OUTIL DE CLE À DOUILLE 1/2" :

En tant qu'outil à douille robuste le plus couramment utilisé, le Outil pour clé à douille 1/2" DR. est environ 21 % plus résistante que la douille 3/8". Avec un diamètre de douille plus grand de 0,027", elle peut supporter des couples de 150 à 250 Nm. Il convient au serrage de boulons à haute résistance dans les châssis automobiles, les supports de moteur, les grosses machines et les applications industrielles. Les douilles sont conçues pour équilibrer la longueur et l'effet de levier des poignées, avec des poignées allant généralement de 200 à 300 mm. Cela garantit un couple suffisant lors de travaux de haute intensité sans endommager la douille ou la fixation en raison d'une surcharge. En pratique, lorsqu'ils sont utilisés avec les accessoires appropriés, ils peuvent gérer des tâches exigeantes telles que les machines de construction, les équipements de levage et les véhicules de transport lourds, ce qui en fait des outils indispensables dans les environnements de maintenance et industriels.

Comment choisir la bonne taille de douille ?

Lors de la sélection d'une taille de douille, tenez compte non seulement des spécifications des fixations et de l'espace de travail, mais également des exigences de couple, de la résistance du matériau et de l'environnement d'exploitation. Un choix incorrect peut endommager non seulement l'outil mais également la fixation et même provoquer des blessures. Voici quelques directives détaillées :

Choisissez en fonction des exigences de couple :

La taille d'entraînement d'une clé à douille est étroitement liée à sa capacité de couple. Pour les fixations à faible couple (telles que les petites vis et les fixations d'équipements électroniques), une douille 1/4 de pouce ou 3/8 de pouce est généralement suffisante ; cela répond aux exigences de fonctionnement requises sans prendre trop de place. Pour les fixations à couple moyen à élevé (telles que les boulons et écrous de châssis automobile sur les grosses machines), une douille d'entraînement de 1/2 pouce est recommandée. douilles de pouce ou plus pour garantir que la douille et la poignée ne se cassent pas en raison d'une force excessive lors du serrage.

Sélection de la taille du socket en fonction des conditions d'espace :

L’environnement de travail est crucial pour choisir la bonne taille de douille. Lorsque vous travaillez dans des espaces confinés (comme à l'intérieur d'un tableau de bord de voiture ou dans des goulottes de câblage électrique), une prise plus petite (1/4 de pouce) est plus facile à utiliser en raison de son diamètre plus petit et de sa plus grande flexibilité. À l’inverse, dans les espaces ouverts ou lorsque vous travaillez avec de grosses machines, une douille d’entraînement de 1/2 pouce peut obtenir un couple plus élevé et une efficacité de fonctionnement améliorée. Dans la pratique, les ingénieurs sélectionnent généralement la taille de douille la plus appropriée en fonction de l'emplacement de la fixation et de l'espace environnant pour éviter d'utiliser aveuglément une douille plus grande qui pourrait causer des problèmes.

Évitez de surcharger :

De nombreux utilisateurs utilisent habituellement un marteau pour frapper la poignée ou ajoutent une tige d'extension pour augmenter le couple, mais cette pratique peut facilement casser l'équerre ou la poignée, et même endommager la fixation. Des tests réels ont montré que les douilles à entraînement 1/2 pouce sont plus adaptées au serrage des fixations. Les douilles à entraînement 1/2 pouce sont plus sûres lorsqu'elles sont utilisées dans leur plage de couple nominal. Le dépassement de la limite de couple augmente considérablement le risque d'endommagement de l'outil. Pour garantir la sécurité, respectez strictement la plage de couple indiquée sur le manuel de la clé à douille.

Résistance des fixations assortie :

La résistance de la douille doit correspondre à la résistance de la fixation. Les boulons à haute résistance (tels que les écrous de qualité 8, 10 ou 12 pans) nécessitent une douille à haute résistance lors du serrage. Sinon, même avec une poignée solide, la tête carrée pourrait se briser en raison de la force concentrée. Pour les boulons en acier ordinaires, une douille de 1/2 pouce suffit ; pour les fixations en cuivre ou en aluminium, une douille de 1/4 de pouce ou 3/8 de pouce peut être utilisée pour éviter un couple excessif et des dommages aux fixations.

Tenez compte de la longueur de la poignée et de l’effet de levier :

La longueur de la poignée de la douille d'entraînement affecte directement l'effet de levier pendant le fonctionnement. Une poignée trop courte peut ne pas fournir un couple suffisant, tandis qu'une poignée trop longue peut endommager la douille ou la fixation en raison d'un couple excessif. Par conséquent, lors de la sélection d’une douille, assurez-vous que la longueur du manche est appropriée, permettant un serrage facile sans surcharge.

Exemple d'application concrète

Réparation automobile : Les douilles 1/2 1/4" sont utilisées pour les boulons du bloc moteur et les boulons de suspension du châssis, les douilles 3/8" sont utilisées pour les bougies d'allumage et les boulons de montage de la batterie, et les douilles 1/4" sont utilisées pour installer l'électronique du tableau de bord.

Assemblage d'équipement mécanique : Les boulons à haute résistance sur les grosses machines nécessitent souvent des douilles de 1/2 pouce ou plus, tandis que les petites vis à l'intérieur des boîtiers de commande peuvent utiliser des douilles de 1/4 de pouce.

Réparation à domicile : Les douilles à entraînement de 3/8 de pouce sont souvent utilisées pour les boulons utilisés dans l'assemblage de meubles ou de vélos, car elles sont faciles à utiliser manuellement et fournissent une force modérée.

La sélection de la bonne taille de douille améliore non seulement l'efficacité opérationnelle, mais prolonge également la durée de vie des outils et des fixations tout en minimisant les risques pour la sécurité.
